根据全景贴图求球谐系数

发表于 更新于
从具体到抽象，再回到具体。计算机和数学都得遵从哲学规律。

目前认为室内参数化光照模型主要分为两大类：

  • 球面谐波
  • 球面高斯

SH初探

目前球面高斯类的方法已经有EMlight开源了，球面高斯参数生成、网络训练已经打通。但是我还没有掌握球面谐波类的方法，球面谐波模型主要难点在于求取球谐基函数的系数（spherical harmonics coefficients）。

  1. 从使用SH光照模型并开源的代码入手，寻找球面谐波系数求取的代码：
  1. 直接谷歌”python spherical harmonics coefficients”等关键词，在github上也同时寻找，找到了3个python包和一个github代码：

阅读相关文档，最终pyshtools跑通。
借助pyshtools包，完成了将全景HDR图映射到球谐基上，获取低频部分的球谐系数，并从球谐系数重建出全景HDR、LDR图的代码。

系数求取和图像复原实验

下面展示一些全景图及其通过5阶球谐系数（共36*3个参数）重建出的图像：

  • 图1
    C:\Users\ji_xi\Desktop\9C4A7069-others-280-1

  • 图1-重建
    C:\Users\ji_xi\Desktop\9C4A7069-others-280-1

  • 图2
    C:\Users\ji_xi\Desktop\9C4A7069-others-280-1

  • 图2-重建
    C:\Users\ji_xi\Desktop\9C4A7069-others-280-1

  • 图2
    C:\Users\ji_xi\Desktop\9C4A7069-others-280-1

  • 图3-重建
    C:\Users\ji_xi\Desktop\9C4A7069-others-280-1

  • 图4
    C:\Users\ji_xi\Desktop\9C4A7069-others-280-1

  • 图4-重建
    C:\Users\ji_xi\Desktop\9C4A7069-others-280-1

可以看出5阶球谐系数能反映全景图的低频光照信息，成分上接近环境光。但是无法表示昏暗环境下的光源强度，这是SH光照模型的弱点。
Garon在其文章Fast Spatially-Varying Indoor Lighting Estimation中也用的是5阶球谐系数，他测试了3阶到8阶的SH，认为5阶SH达到了效率和效果的平衡，最适合他的工作：

We chose order 5 after experimenting with orders ranging from 3 to 8, and empirically confirming that order 5 SH lighting gave us a practical trade-off between rendering time and visual quality (including shading and shadow softness).

其他论文中使用到的SH也基本是2阶（9 $\times$ 3）、3阶（16 $\times$ 3）的。

球谐基底不止一种

球谐函数是球面空间上一组相互正交的基底，将球面上的信息（例如全景光照贴图、地球大气图层）分解为球谐基的表示形式与傅里叶变换是一个意思：都是从时域（或空间域）到频域的变换。

基底只需要满足相互正交，所以基底不唯一。基底的不同定义方法，就是不同的normalization。

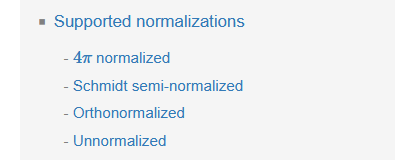

目前常用的球谐函数工具包都会提供很多种normalization。不同的normalization得到的球谐基底、系数是不同的，但是重建的图像都是相同的。例如，pyshtools 4.10在支持以下四种normalization:

pyshtools_normalization

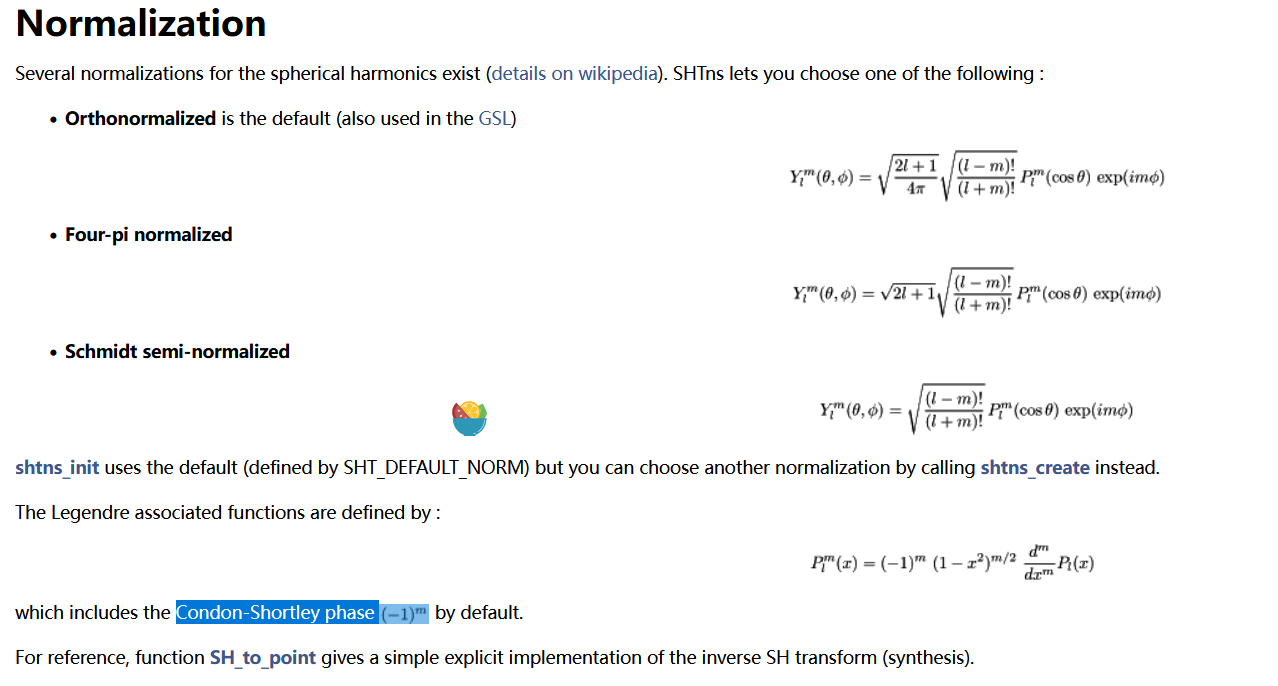

是否包含Condon-Shortley phase也是基底的两种不同表示方式。Condon-Shortley phase其实就是基底中的一个$(-1)^m$，如下图所示：
Condon–Shortley_phase

这是截取自另一个SH工具包SHTns 2.6.5说明文档的图。图里清晰列出了不同normalization下球谐基底$Y^m_l(\theta,\phi)$表示公式的区别，主要是$P^m_l(cos\theta)$前不同的系数。而Condon-Shortley phase是$P^m_l(cos\theta)$中的一项，可以选择加或不加。

pyshtools默认构建出’4pi’-normalized、不加Condon-Shortley phase的球谐基底，并按照此球谐基底求系数。这可能是因为pyshtools原本是为地理、大气、宇航等地球学科提供的工具包。

论文中使用的SH定义

但是，据我观察，球谐光照经典论文[^1]的一个python复现版本里使用的球谐基底应当是’ortho’-normalized，且添加了Condon-Shortley phase。理论上，观察这份代码里对$Y^m_l(\theta,\phi)$的定义：

1
2
3
4
5
6
7

def K(l, m):
    #return np.sqrt((2.0 * l + 1.0) * 0.07957747154594766788 * divfact(l, m))
    return np.sqrt( ((2 * l + 1) * factorial(l-m)) / (4*np.pi*factorial(l+m)) )
    #此处，除以4 pi，查阅https://www2.atmos.umd.edu/~dkleist/docs/shtns/doc/html/spec.html
    #对球谐基函数几种Normalization形式的定义，得知此种是Orthonormalized形式的基函数定义。

再观察到其SH基函数关于m是正负交替的：

1
2
3
4
5
6
7
8
9
10
11
12
13
def SH(l, m, theta, phi):
    sqrt2 = np.sqrt(2.0)
    #此处，SH基函数的定义正负受m奇偶影响，应当是考虑Condon-Shortley phase的
    #https://www2.atmos.umd.edu/~dkleist/docs/shtns/doc/html/spec.html
    if(m==0):
        if np.isscalar(phi):
            return K(l,m)*P(l,m,np.cos(theta))
        else:
            return K(l,m)*P(l,m,np.cos(theta))*np.ones(phi.shape)
    elif(m>0):
        return sqrt2*K(l,m)*np.cos(m*phi)*P(l,m,np.cos(theta))
    else:
        return sqrt2*K(l,-m)*np.sin(-m*phi)*P(l,-m,np.cos(theta))

至此，理论上可确定这份代码里的SH基函数是’ortho’-normalized，且添加了Condon-Shortley。
再做实验确定理论猜想。用pyshtools从一个hdr全景图中算出SH系数，设定为’ortho’-normalized，且添加Condon-Shortley。然后用这些系数重建图像。接着，用上述复现代码求SH系数，并复原图像。对比两份程序得到的系数和重建图像，基本一致。至此，可确定上述代码的SH基函数类型。

这份代码复现同时被另外一篇球谐光照论文使用[^2]，因此我认为其专业性没有问题。

[1] 11 R. Ramamoorthi and P. Hanrahan, “An efficient representation for irradiance environment maps,” in Proceedings of the 28th annual conference on Computer graphics and interactive techniques - SIGGRAPH ’01, Not Known, 2001, pp. 497–500. doi: 10.1145/383259.383317.
[2] V. Gkitsas, N. Zioulis, F. Alvarez, D. Zarpalas, and P. Daras, “Deep Lighting Environment Map Estimation from Spherical Panoramas,” May 2020, doi: 10.48550/arXiv.2005.08000.
