数据可视化，指的是训练神经网络过程中对loss、preview等做出的记录和展示。
为什么需要可视化
我曾经有很长一段时间是闭着眼睛训练的。原因是初出茅庐，拿到开源的代码之后虔诚学习，不敢改动，生怕代码被我改坏了。于是便按照github上的指示输入类似“python3 train.py”的进行训练。论文已经开源的代码通常能够训练出收敛的效果，因为中间探索正确训练参数的过程已经由论文作者一个人走过了，其中的艰辛甚至不必写入论文。最终只需要把探索过程所用的代码删去，保留美丽的最终成果，挂到github上，并告诉追随者“汝只需输入这样一行训练指令，训练xxx个epoch，便可以证实我论文中说的结果是对的”。
假如只是复现，后来者确实可以这样闭着眼睛训练出成果。但问题是假如我已经熟读那份开源代码，觉得它有些地方可以改进，但改进之后势必产生不同的训练结果，我又需要观察训练过程中loss是否收敛，训练中实时的效果展示，该怎么做呢？或者有的人就算不改动代码，也想亲眼看看loss收敛下降那美丽的过程，该怎么做呢？
用tensorboard!
tensorboard本是tensorflow的一个组件。现在很多训练用的是pytorch，pytorch也可以用tensorboard来可视化。使用方法可以参照这篇：PyTorch下的Tensorboard 使用
loss
具体操作的时候，比方说我想确定一个自创的网络模型，应当使用多大的学习率lr比较好，那么我就设立多次对比试验，每次存到一个单独的文件夹下：
\tf-logs\lr=0.001
\tf-logs\lr=0.01
……
但是在写入loss的时候，都写入同一个loss里：
1 | #loss输出到tensorboard可视化 |

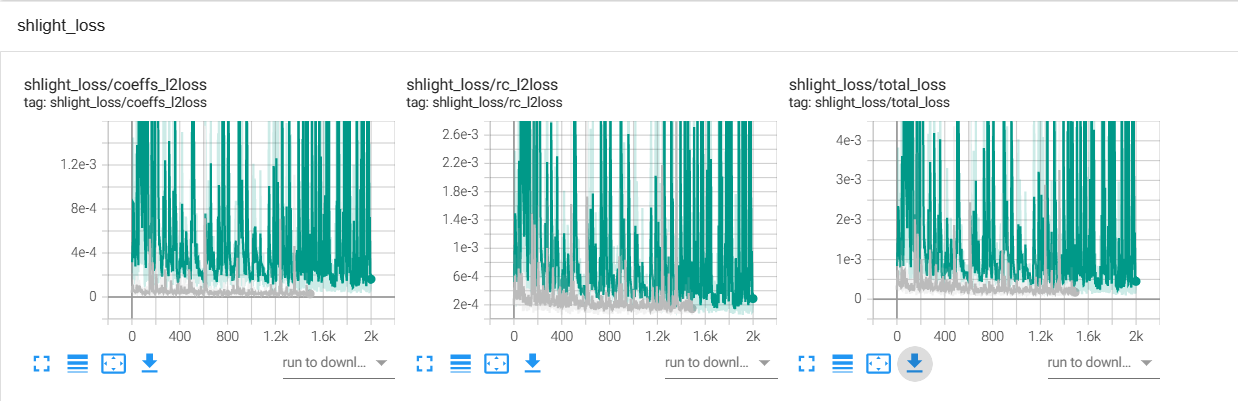

最终效果就像这样：
将两次（lr不同的）训练结果绘制到同一张图里。可以清晰地看出两种lr设定下loss下降的快慢高低。
其中，total_loss子图是shlight_loss图的一部分。只改变total_loss，但是“shlight_loss/”保持不变，都会绘制到shlight_loss类别下。
preview
多次训练的preview可以统一写成：
1 | writer.add_image('preview', np.array(im), epoch, walltime=None, dataformats='HWC') ###当前训练的preview图示仅仅保存最新的几十张 |

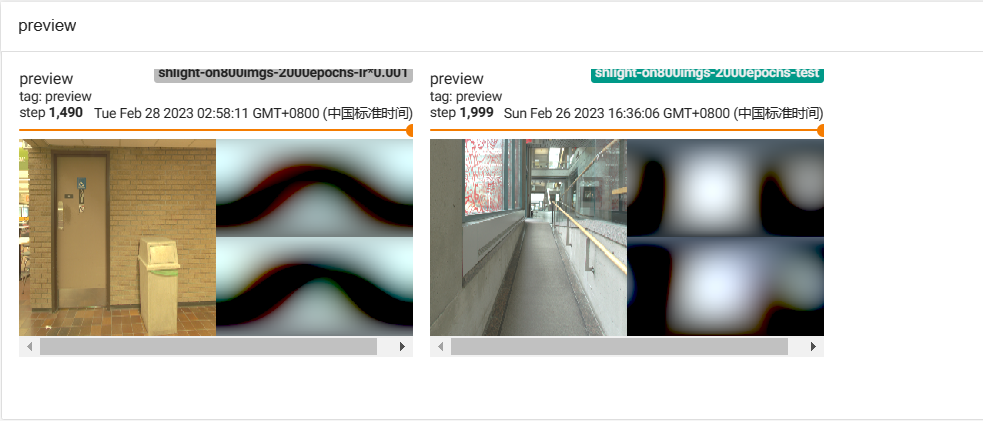

这样的效果是：
注意点
tensorboard的版本
tensorboard的版本需要固定。旧版本tensorboard写入的log用新版本tensorboard很可能就看不了了，反之亦然。
由于训练很长，或者训练新的项目会搭建新的环境，tensorboard的版本就很容易被改变。这时候要尽量保证tensorboard的版本在写log和读取log时一致。
与tensorflow的关系
tensorboard本身是tensorflow的一部分。假如环境中原本有新版本tensorboard，再安装一个旧版本的tensorflow就会把tensorboard版本连带退回到旧版本。
这时候kill掉之前后台运行的新版本tensorboard，并重新运行tensorboard，后台中跑的就是旧版本tensorboard。再试图用旧版本tensorboard读取之前新版本tensorboard写入的那些log，你将面对一片空白，啥也看不到。
所以，当环境中已经有了tensorboard，且已经用它写过很多log，这时候安装tensorflow就要小心了。最好新建一个全新的环境安装tensorflow，写入和读取log都在新环境里做，和旧的环境隔离。
tensorboard不是tensorboard
仅仅运行一句pip install tensorboard==2.0.2，安装的就仅仅是这一个包。
但是单独这个包可能没法完成log写入和读取。
因为执行pip install tensorboard，你会发现装了三个包：
1 | tensorboard 2.11.2 |
所以，假如你的tensorboard没法读取之前写的log了，你要同时确认以上三个包在曾经和现在的版本是否一致。我就是往之前的环境里装tensorflow导致tensorboard读不了log了，手动把以上三个包都卸掉之后，回顾了之前的教程，但是只安装了tensorboard==2.0.2，发现还是打不开log。最终看了之前用过的另一台服务器上的pip list，发现tensorboard是由以上三个包共同组成的。重新pip install tensorboard不加版本号，自动安装三个包，才把问题解决。
